Racord furtun reutilizabil din oțel inoxidabil SAE BSP pentru furtun de cauciuc R1 R2 R5

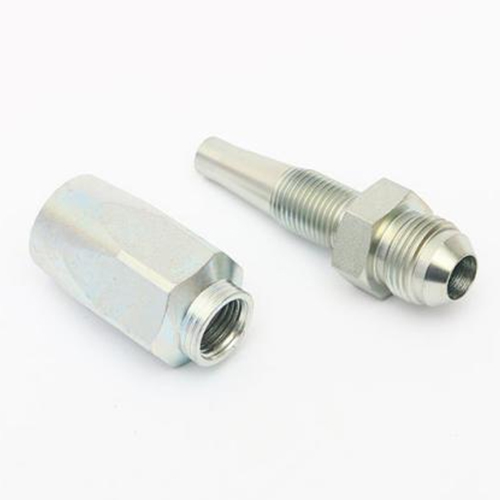

Racordurile de furtun reutilizabile sunt de obicei alcătuite din două părți - racordul (doar corpul) și mufa, care poate fi conectată la furtunul sau tubul de cauciuc. Racordul și mufa sunt proiectate pentru a fi înfiletate împreună, creând o conexiune sigură și strânsă între cele două componente.

Partea filetată a fitingului poate fi mascul sau femelă și poate fi dreaptă, cu cot de 45 de grade, cot de 90 de grade pentru a se potrivi diferitelor medii de instalare.

Tipul filetului pe partea filetată: Pentru a îndeplini cerințele standard de aplicare ale diferitelor piețe și cerințele privind presiunea de lucru a fitingurilor de furtun reutilizabile în mediul de aplicare, oferim diferite tipuri de filete și etanșări, după cum urmează:

Fitinguri de furtun reutilizabile JIC (Comitetul mixt al industriei): evazate la 37 de grade, SAE J514

Folosește o față de așezare evazată la 37 de grade pentru a realiza conexiunea și respectă standardul SAE J514. Și este de obicei utilizat pentru presiuni scăzute, drept, cot de 45° și cot de 90°, putând fi potrivit pentru diverse medii de instalare.

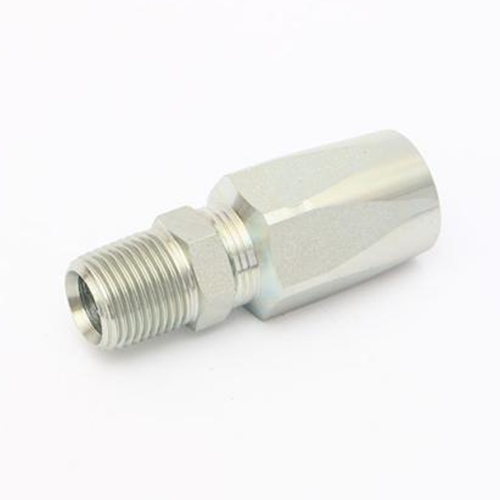

Fitinguri de furtun reutilizabile NPT (filet național pentru țevi): filet conic

Filetele NPT sunt cele mai acceptate pe piața americană, în special în America de Nord, așa că fitingurile reutilizabile NPT sunt cel mai bine vândute în Statele Unite și Canada.

Racorduri de furtun reutilizabile ORFS (O-Ring Face Seal): O-Ring Face Seal (SAE J1453)

Fitingul ORFS este cel mai popular produs pentru echipamente de înaltă presiune pe piața actuală, deoarece etanșarea sa cu inel O asigură o funcționare stabilă sub o presiune ridicată de 6000 psi. Așadar, dacă vă faceți griji cu privire la scurgeri, conectorul detașabil ORFS va fi cea mai înțeleaptă alegere.

Fitinguri de furtun reutilizabile BSP (British Standard Pipe): includ BSPP și BSPT, BS 5200

Racordurile reutilizabile BSP includ BSPP și BSPT. Sunt destul de populare în Europa și oferă, de asemenea, o presiune nominală fiabilă. Clienții care preferă racordurile NPT aleg adesea și racorduri BSP.

JIS: este un scaun conic de 30 de grade care se potrivește cu filetul conic al țevii JIS (JIS B2351)

JIS este, de asemenea, un fir britanic și este utilizat în mod normal în Japonia. Deși grupul de utilizatori este mic, este foarte fiabil. De obicei, folosește o etanșare conică de 30 de grade și respectă standardul JIS B2351.

I8J - JIC FEMĂ DREPTĂ

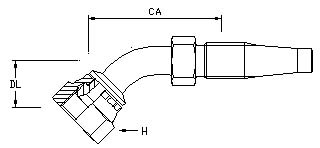

I8J4 - JIC FEMĂ 45 COT

I8J9 - JIC FEMĂ 90 COT

I8JM - JIC MASCULIN DREPT

I8F - ORFS CU COTĂ 90° FEMĂ

I8B - BSPP FEMĂ DREPTĂ

I8B4 - COT BSPP FEMĂ 45

I8B9 - COT BSPP FEMĂ 90

Notă: Dacă le utilizați cu furtunul de cauciuc R1 sau R2, le vom furniza cu mufele noastre RN1 sau RN2, denumite H8J-R1 / H8J-R2; dacă doriți să le utilizați cu furtunul de cauciuc R5, le vom asambla cu mufele RN5, iar codul nostru de piesă este H5J.

Până în prezent, NJ oferă fitinguri reutilizabile pentru furtunuri de cauciuc SAE100R1AT, SAE100R2AT, SAE100R5. De asemenea, salutăm proiectul de fitinguri reutilizabile pentru furtunuri 100R7, dacă clientul poate furniza documentele complete și detaliate.

1. Finisat: zincat obișnuit (Cr3, argint), zinc nichelat, nichelat

2. Dimensiuni disponibile: 7/16-20” până la 1-5/16-12”

3. Presiune: disponibilă la presiune joasă, de la 210PSI la 500PSI

4. MOQ: avem majoritatea mărimilor în stoc, deci nu există MOQ; dacă nu, MOQ este de 500 buc fiecare

5. Material: oțel carbon (oțel #45), oțel inoxidabil (304 sau 316L), alamă

6. Standard: Standard SAE/BRITANIC sau conform desenului și mostrelor (OEM)

7. Livrare: 7-15 zile lucrătoare pentru comenzile din stoc și 30-45 de zile pentru comenzile de producție
